尊敬的客户：

您好！

关于您所咨询的压缩式垃圾车事宜，介绍如下：

一、 产品功能总述

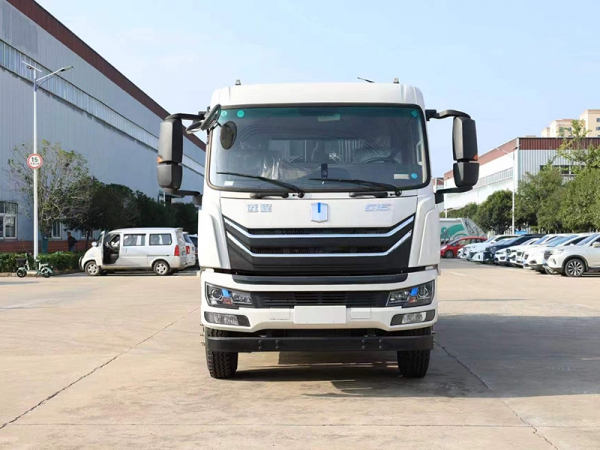

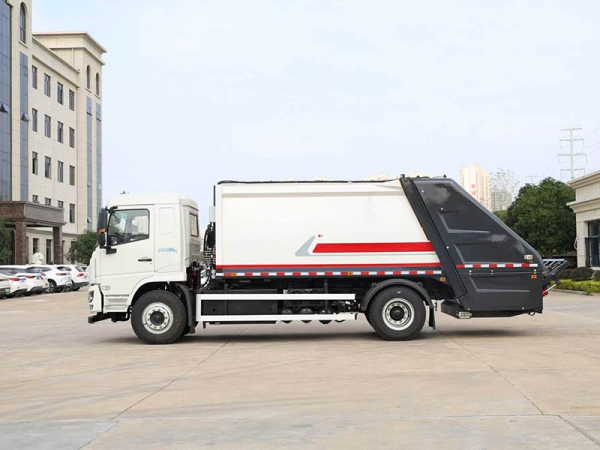

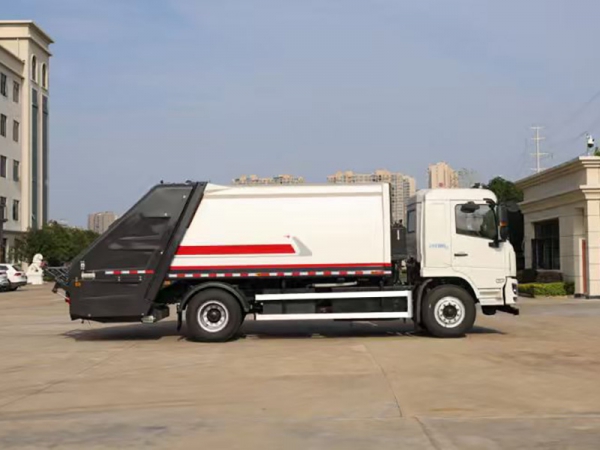

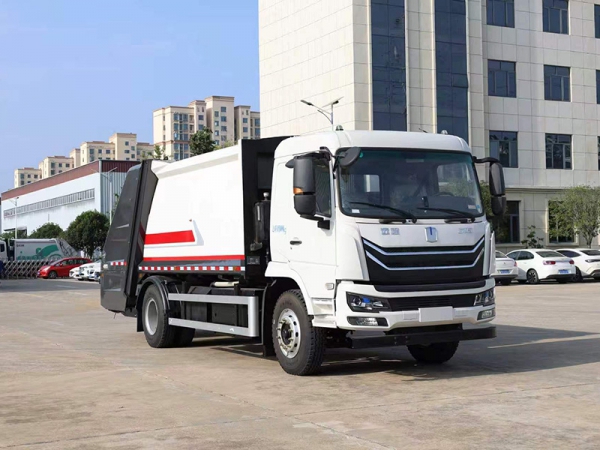

YHA5187ZYSJLSBEV型纯电动压缩式垃圾车是湖北永航专用汽车有限公司在吸收国内外同类产品有点的基础上，自主开发、设计的新一代后装压缩式垃圾车。该车外形美观，性能优良，操纵控制先进，采用双向压缩技术完成对城镇生活垃圾的收集和转运，装载能力强，箱体最大容积可达12m³（可装载生活垃圾9吨），其综合性能达到国内同类产品的先进水平。采用吉利DNC1187BEVGNJ1纯电动汽车底盘，品质优良，动力性能优异。

1、工作原理：当填装器装满垃圾后，刮板旋起，滑板带动刮板一起向下移动，插入垃圾中进行破碎和首次压缩，刮板刮合，进一步压实垃圾，刮板到位后随滑板向上移动，将垃圾压实并装填到垃圾箱中，然后回到起始位置。整个工作过程自动控制，在垃圾连续不断的压填时，推铲在挤压力的作用下逐步后退（向箱体前端移动），使垃圾均匀地充满整个垃圾箱。当车辆在处理（或填埋）场卸出垃圾时，举升填装器，推铲向后推出，沿水平方向将垃圾箱里的垃圾推出。

2、适用工况：主要适用于城镇居民区、社区、大型厂矿和机关院校的桶装、袋装和散装生活垃圾的收运。有多种翻桶（斗）机构，适用于不同用户的多种垃圾收集方式。

二、 技术内容

三、 产品介绍

1、结构介绍

箱体结构  垃圾箱采用加强梁和高强度钢板焊接而成牢固的框架结构，侧面采用纵向无拼焊工艺的整板制作，侧板上下加强梁与侧板整体成型，采用专用设备冷弯成型，大R角成型，提高了刚性，侧板纵向无焊缝，有效避免了传统拼焊工艺长时间使用造成的焊缝疲劳失效等缺陷，顶面为圆弧曲面，箱体底板与箱体侧板采用先进的拼焊工艺，避免了传统焊接工艺长期使用造成箱体漏水的现象，箱体前下部设置有大容量污水收集箱，提高了车辆污水储存能力，整体箱体外形美观，重量轻，受力好，不易变形。

推铲总成   推铲由矩形钢管骨架和折弯板焊接构成，推铲两侧及顶部安装有可调节的密封条，确保推铲与箱体间隙，不仅结构轻巧，又能使垃圾均匀分布，卸料干净彻底。

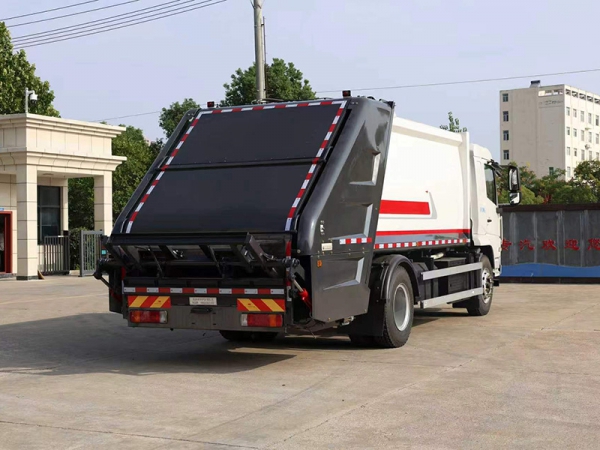

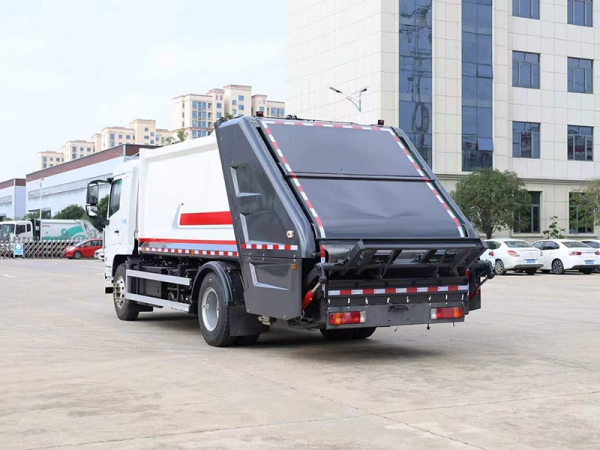

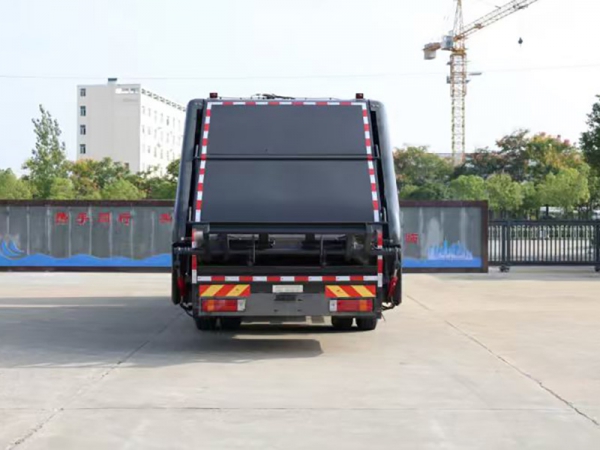

填装器总成   主要由填装器壳体、滑板、刮板等构件组成，填装器滑道采用高强度的耐磨材料冷弯成型，下部弧形板采用高强度耐磨材料制作成型，弧形板上加工有漏水口，便于填装器内部污水流入下部污水储存箱，避免运输过程中污水洒漏,填装器下部设置有大容量污水储存箱，污水箱有两个大口径污水排放口；滑板两侧采用整体尼龙滑块，具有自润滑性，稳定性高，耐磨性能更好；刮板受力部位采用局部加强处理，结构牢固，重量轻。

翻桶机构   翻转机构采用折弯材料和型材拼焊而成，结构牢固，外形美观。

全密封落地斗装置采用矩形管骨架、钢板和加强槽钢焊接成型，结构牢固，外形美观。

2、液压传动系统介绍

液压油缸采用国内知名品牌-厦门银华/烟台未来品牌，国内主流环卫车油缸供应商，油缸所有密封件采用英国进口HALLITE品牌，确保油缸使用寿命。

液压油泵采用合肥长源/合肥皖液生产的双联齿轮泵，性能稳定，可靠性高。

多路换向阀采用进口阀芯多路阀、上海强田、湖南鸿辉、等品牌，国内环卫车主流配套厂家。

液压管路采用国内知名品牌，钢管为徐州全球通，软管为广州天河。

3、电气控制系统介绍

系统采用模块化设计思路搭建，主要由控制箱总成、前操作CAN总线按键盘、后操作按键盒组、接近开关传感器、车体线束五部分组成，各部件之间通过航空插件，汽车级防水插件等连接器相互对接。集成化高，系统简练，安装方便，接线简单，简化系统，防护等级高，耐水，耐腐蚀，IP67防护等级，9～36VDC宽工作电压范围，单个按键寿命100万次以上，已在工程机械、环卫机械业内广泛应用，可靠性高，性能稳定，具有背光功能，方便夜晚作业，美观大方。

上装线束采用一体化设计，可靠性高，安装、布线方便，汽车、工程机械线束专业制造商生产，垃圾压缩车专业导通检测台，正确率100%，满足QC/T29106-2014汽车线束标准，各接头功能标识明显，防错，安装方便，效率高。

4、主要性能特点及优势

环保性:

● 合理的工作转速以及优良的元器件，控制整车工作噪声，减少噪音污染。

● 填装器与垃圾箱结合面处采用双层橡胶密封，同时在密封处设置有污水导流装置，可将污水导流到填装器污水箱中，有效杜绝污水滴漏，减少环境污染。

● 填装器盖完全遮盖住填装器投料口，消除转运过程中车尾气流扰动造成的垃圾尘屑飞扬现象，同时减少臭气污染。
