尊敬的客户：

您好！

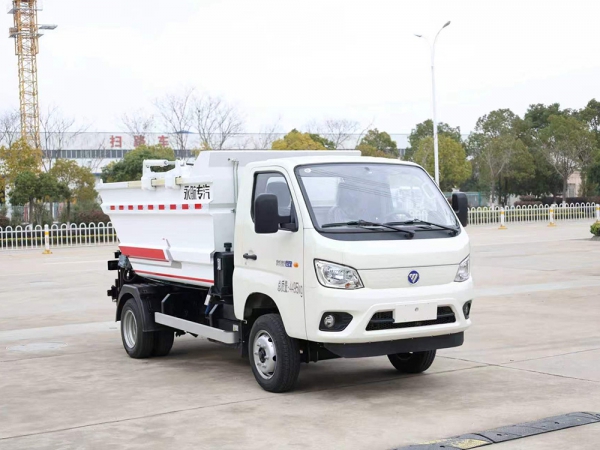

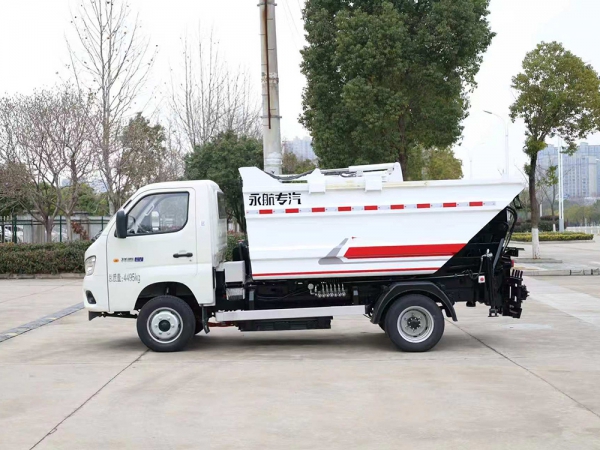

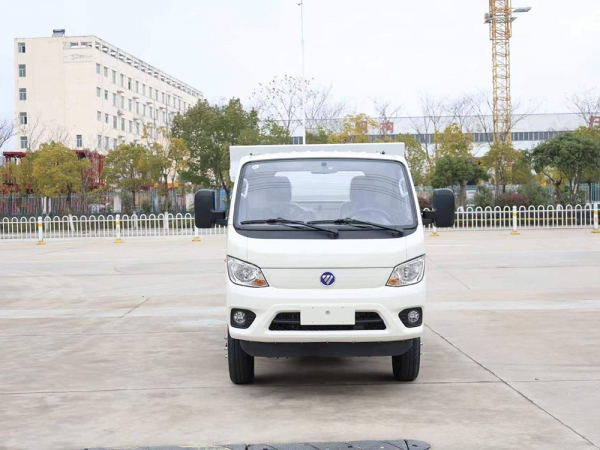

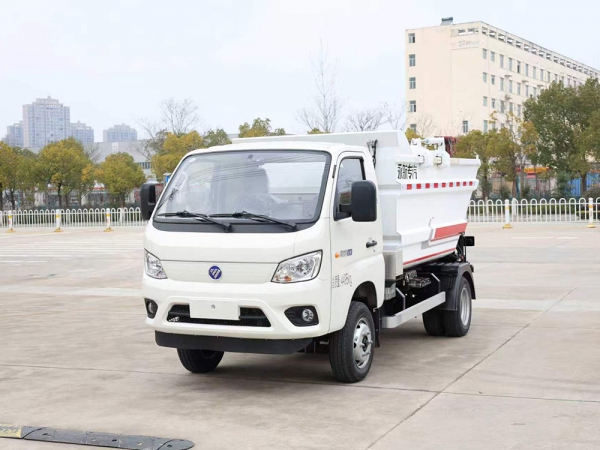

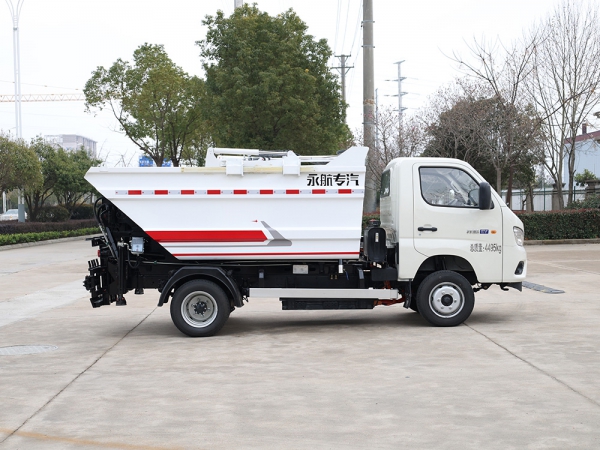

关于您所咨询的福田祥菱纯电动自装卸式垃圾车(高位自卸车)事宜，介绍如下：

一、 产品功能总述

为积极响应国家新能源政策，满足市场新能源需求，湖北永航专用汽车有限公司倾力打造最新“纯电动自装卸式垃圾车”，该车是专门收集清运垃圾的新型环卫专用车辆。

福田祥菱纯电动自装卸式垃圾车是我公司根据市场需要而自主开发的一款垃圾收集车。该车由二类底盘加装垃圾箱、翻桶机构、副车架、液压系统和电控系统等专用工作装置改装而成。该车外形美观、驾驶舒适、操纵方便、机动灵活、可靠性高和运营成本低。

1、工作原理：垃圾桶通过翻桶机构将垃圾倾翻至箱体内，滑板带动刮板对垃圾进行压缩，此过程往复进行，直至箱体装满；在垃圾场或与车辆对接自卸垃圾时，伸出支腿，倾翻箱体，使箱体内垃圾自卸干净，收回箱体和支腿。

2、适用工况：主要用于120/240/660标准塑桶装或袋装生活垃圾的收集和转运，并可与大型垃圾压缩车和整体站配套使用。广泛适用于环卫、市政、物业小区、垃圾多而集中的居民区、城市街道垃圾处理，均具有密封自卸功能，液压操作，倾卸垃圾方便。

二、 技术内容

三、 产品介绍

1、结构介绍

箱体结构  垃圾箱采用高强度（T700）钢板焊接而成牢固的框架结构，侧面采用瓦楞形圆弧结构，顶板、底板、前板采用瓦楞形结构，采用专用设备冷弯成型，提高了刚性，侧板纵向无焊缝，有效避免了传统拼焊工艺长时间使用造成的焊缝疲劳失效等缺陷；垃圾箱采用独特的高位倾翻全封闭垃圾箱结构，提高了车辆污水储存能力，杜绝了垃圾和污水沿途洒漏的现象，避免了运输过程中的二次污染，整体箱体外形美观，使用寿命长，重量轻，受力好，不易变形。

副车架   副车架由矩形钢管骨架和折弯钢板焊接构成，是承载箱体、翻桶机构和支撑腿的重要部件。

压填机构   执行对装填入垃圾箱的生活垃圾进行压缩减容的部件。压填机构由滑板、刮板铰接而成，并在液压缸驱动作用下在垃圾箱内往复运动，完成对垃圾的压缩。

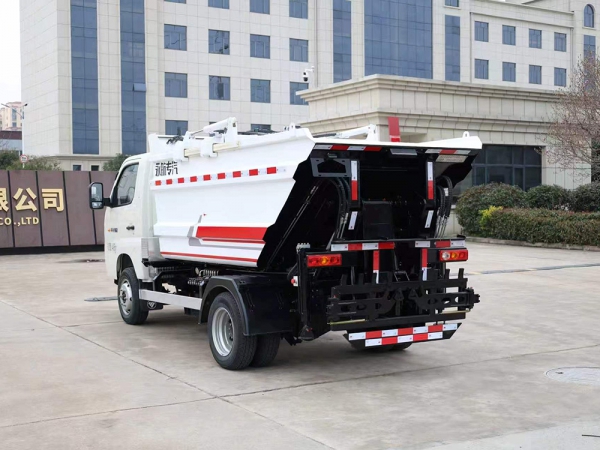

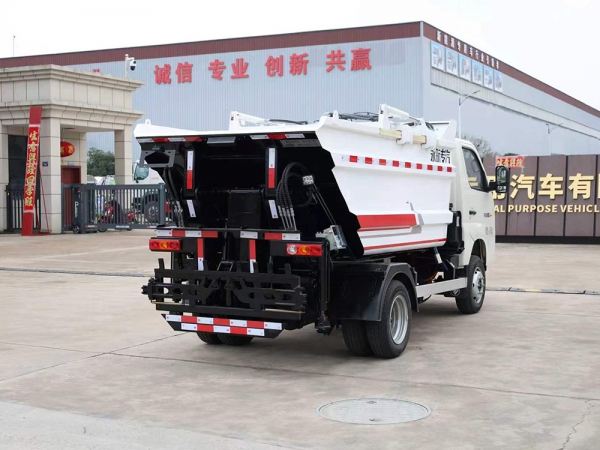

翻桶机构  由翻桶液压缸、倾翻液压缸、压桶液压缸驱动，使翻桶机构执行上升、压桶、倾翻动作，倾翻垃圾时可有限避免垃圾的抛洒滴漏现象，是倾翻120、240L、660L塑料桶并将桶内生活垃圾倒入垃圾箱的部件。

支撑机构  是提高车辆自卸稳定性的重要部件，避免车辆在举升自卸时重心过高造成倾翻。

2、液压传动系统介绍

液压油缸采用国内知名品牌，国内主流环卫车油缸供应商，油缸所有密封件采用英国进口HALLITE品牌，确保油缸使用寿命。

液压油泵采用合肥长源/合肥皖液生产的铝合金齿轮泵，性能稳定，可靠性高，液压油泵采用上装电机驱动，作业噪音低，能耗低，提高续航里程。

液压系统采用电磁换向阀，换向冲击小，性能可靠。

液压管路采用国内知名品牌，钢管为徐州全球通，软管为广州天河。

3、电气控制系统介绍

系统采用模块化设计思路搭建，主要由控制箱总成、前操作CAN总线控制屏、后操作按键盒组、接近开关传感器、车体线束五部分组成，各部件之间通过航空插件，汽车级防水插件等连接器相互对接。集成化高，系统简练，安装方便，接线简单，简化系统，防护等级高，耐水，耐腐蚀，IP67防护等级，9～36VDC宽工作电压范围，按键板单个按键寿命100万次以上，已在工程机械、环卫机械业内广泛应用，可靠性高，性能稳定，具有背光功能，方便夜晚作业，美观大方。

上装线束采用一体化设计，可靠性高，安装、布线方便，汽车、工程机械线束专业制造商生产，垃圾压缩车专业导通检测台，正确率100%，满足QC/T29106-2014汽车线束标准，各接头功能标识明显，防错，安装方便，效率高。

4、主要性能特点及优势

环保性:

● 上装采用专用电机驱动，各工况设置合理的电机工作转速以及优良的元器件，控制整车工作噪声，减少噪音污染。

● 垃圾箱采用独特的高位倾翻全封闭垃圾箱结构，提高了车辆污水储存能力，杜绝了垃圾和污水沿途洒漏的现象，避免了运输过程中的二次污染。

● 垃圾箱全密闭设计，采用滑板及刮板压缩装置，通过滑板及刮板对垃圾进行压缩，极大的提高垃圾装载量，降低运营成本，减少污染物排放。

● 采用压桶-提升-倾翻三组动作的翻桶机构，性能可靠，次上料循环时间短，运行效率高，有效的避免了倾翻湿垃圾或含水量较多的垃圾过程中造成的滴漏抛洒现象，在狭窄街道和小区作业更加方便，翻桶架和投料口的优化设计避免了上料时的垃圾洒漏，匹配标准120L/240L/660L塑料桶。

● 侧防护采用铝合金材质制作，箱体等结构件采用高强度轻量化设计，重量轻，整车能耗低。

高效：

● 采用刮板、滑板压缩技术，垃圾压缩比高，装载能力强，滑板采用尼龙滑块导向，性能稳定，故障率低。

● 垃圾箱容积大，运输效率高，可最大装载2吨生活垃圾。

● 可与18吨/25吨大中型后装式压缩垃圾车、移动压缩站对接，减少垃圾车收集垃圾的时间，提高垃圾车的作业效率

智能：

● 区别于国内行业内普遍采用的传统PLC控制模式，产品在控制方式上借鉴国外先进成熟技术，采用当前最先进的“CAN总线+专用控制器模式”，自动化程度高，可靠性好，故障率低，使用寿命长。

● 驱动电机采用控制起控制，各个工况能按设定的程序自动实现变速，避免了功率损耗和系统发热，能耗低，经济性好，提高续航里程。

● 可选择多媒体实时监控系统，监视压填、上料、卸料及倒车后视信息，保护车辆作业安全。

特点：

●污水容纳力大: 高位倾翻全封闭垃圾箱结构，提高了车辆污水储存能力，杜绝了垃圾和污水沿途洒漏的现象。

● 高适应性：可倾翻市面上主流的塑料垃圾桶（120L、240L、660L)。

● 耐腐蚀性、刚性强：垃圾箱、刮板、滑板等主要部件与垃圾接触部分的材质采用高强度钢制作，结构整体性能突出，整体刚性和耐磨性强。

●外观造型美观大方  垃圾箱整体采用瓦楞型结构，整机造型美观大方，重量轻，刚性强。

● 安全性高：先进的液压举升安全回路，在举升油缸上设置有双向平衡阀，垃圾箱举升过程中，即使油管爆裂，也不会突然下降造成恶性事故；支腿油缸设置有液压锁，避免自卸过程中支腿油缸收回造成车辆倾翻。车辆尾部两侧均设置有急停按钮，方便操作人员在紧急情况下停止上装动作，提高车辆使用安全性。

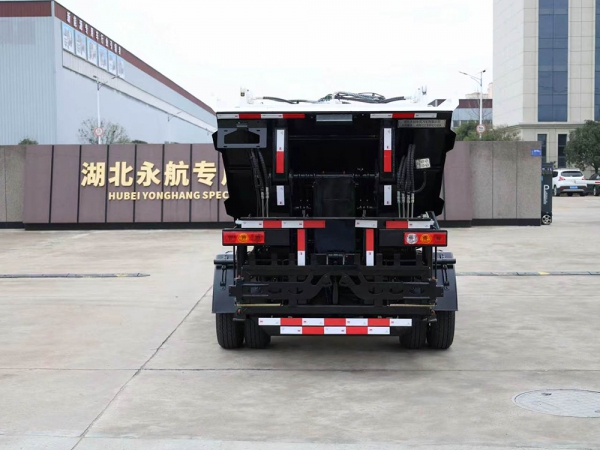

● 对接装置:全系车辆尾部标配车车对接装置，提高了车辆的适用性，避免车车对接时造成翻桶机构损坏。

● 高品质电、液元件  产品搭载具有高品质电磁换向阀，提高了产品的可靠性。电气系统的关键元器件均采用进口元件，如：接近开关和控制按钮等，提高了垃圾车的使用可靠性。

● 操作方便：作业控制盒分别安装在驾驶室内和车尾，驾驶室内的作业控制盒可控制卸料和选择操作模式，车尾的作业控制盒则控制压填机构和提桶机构的作业，也可操作箱体举升，方便与大型车辆对接操作，使用十分方便。

● 管路布置美观可靠：液压系统钢管采用美国EATON挤压成型技术，取消了传统的卡套结构，造型美观，反复拆装性好，产期使用不产生渗漏现象。

●冲压件：接近开关感应板采用冲压件，外形美观，重量轻。

●激光下料：全部采用激光下料，精度高，产品一致性高，提高产品质量稳定性。
